Bir iletkenin yalıtım hatası sonucu bir gövdeye temas etmesiyle toprağa akan akıma toprak hata akımı denir. Kaçak akım rölesinin (Hata Akım Koruma Rölesi) temel görevi, bu hatalı akımı algılayıp devreyi keserek, söz konusu akıma maruz kalabilecek kişilerin hayatını korumaktır.

Nemli ve tozlu ortamlarda, minyatür devre kesicinin kontaklarının yapışmaması için düzenli bakım gereklidir.

Kaçak Akım Rölesi Kullanımı ve Yasal Zorunluluk

Enerji ve Tabii Kaynaklar Bakanlığı'nın 25.10.1996 tarihli ve 22798 sayılı değişikliği ile Hata Akım Koruma Rölesi kullanımı zorunlu hale gelmiştir.

Ayrıca, Elektrik Tesislerinde Topraklamalar Yönetmeliği Madde 10.c.6.3.i'e göre, rölenin hatalı bir akım durumunda çalıştığı kanıtlanmalı ve açma süresi ile açma akımı kayıt altına alınmalıdır.

Kaçak Akım Rölesi Nedir?

Kaçak akım rölesi, yalıtım hatalarından kaynaklanan hatalı akımı algılar ve belirlenen eşik değeri aştığında bağlı olduğu elektrik devresini keser.

30 mA: İnsan hayatını korumak için
300 mA: Elektrik tesisatını koruyarak yangını önlemek için

Kaçak Akım Rölesi Türleri

30 mA: İnsan güvenliği için
300 mA: Tesisatı yangına karşı korumak için
10 mA: Hassas alanlarda kullanım
500 mA: Seçkisiz bölgelerde veya özel durumlar
2 kutuplu: Tek faz + nötr
4 kutuplu: Üç faz + nötr
AC tipi: Sadece alternatif akımda
A tipi: AC ve DC bileşenli titreşimli akımlar
B tipi: AC ve DC bileşenli sürekli hata akımlarında

Kaçak Akım Rölesi Testi Nasıl Yapılır?

Aylık Test

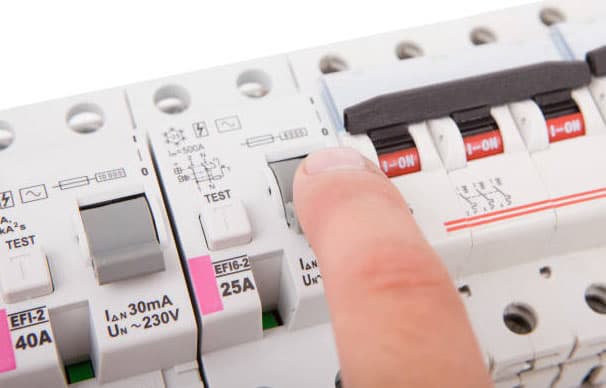

Röledeki test butonuna basılarak mandalın düşmesi ve devredeki enerjinin kesilmesi kontrol edilir. Bu, rölenin düzgün bağlandığını gösterir.

Detaylı Test

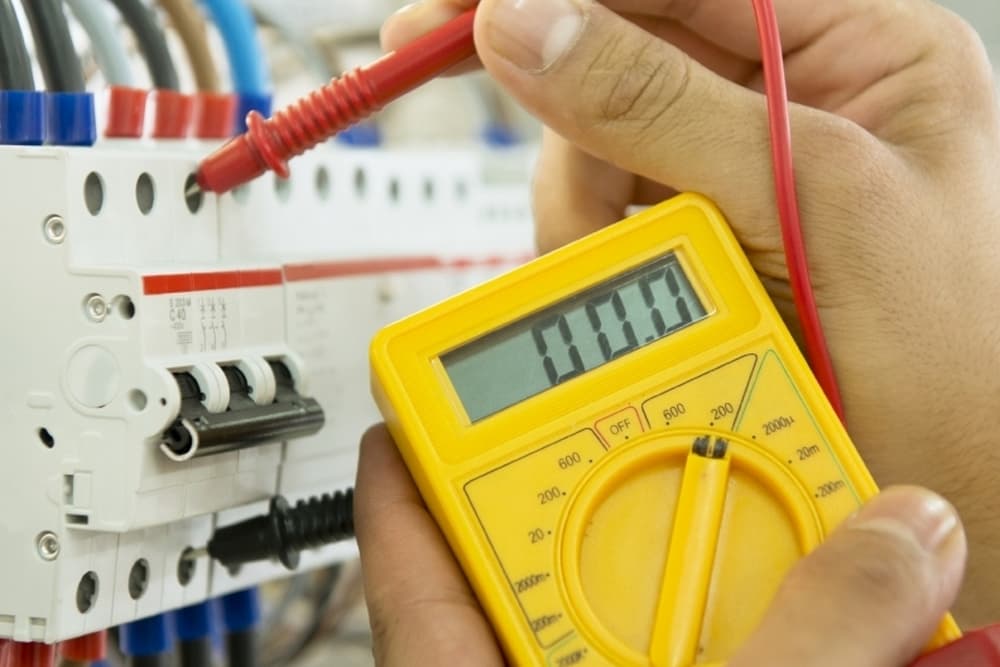

Her 5 yılda bir, yetkili kişiler tarafından özel ölçüm cihazları ile gerçekleştirilir. Testler, priz, elektronik cihaz ve makineler gibi son noktalardan yapılır; açma akımı ve açma süresi kaydedilir.

Testin Önemi

Kaçak akım rölesinin olmaması veya düzgün çalışmaması durumunda hatalı akımlar insan sağlığını ciddi şekilde etkileyebilir:

0,5 mA: Parmak ucu ve dilde hissedilir, zararsız
3 mA: Karıncalanma hissi, tehlikesiz
15 mA: Hafif dokusal zorlanma, risk az
40 mA: Kas krampları, birkaç dakika sürerse boğulma riski
80 mA: Kalp durması, ölüm riski

Testi Kimler Yapabilir?

Kaçak akım rölesi testi, elektrik bilgisine sahip ve donanımlı kişiler tarafından yapılmalıdır. Bilgisiz kişiler tarafından yapılan testler tehlikeli sonuçlar doğurabilir.
